鋼板倉結構坡頂雪載荷標準及基本雪壓

鋼板倉結構坡頂雪載荷標準及基本雪壓，根據《建筑結構荷載規定》，屋面水平投影面上的雪荷載標準值公式為：

Sk （3.6）

式中：

S   ：雪荷載標準值（KN/m²）；

r ：鋼板倉結構坡頂?shù)姆e雪分布系數，根據適用環境此處取值為 1；

S  ：基本雪壓（KN/m²），規范給出基本選壓的選取規定，舉例該地區 50

年一遇的風壓為標準，根據鋼板倉結構參照規范具體規定。若所選擇雪壓值為

0.6 kN m2 ；

因此，本鋼板倉計算雪載為sK =600 N m2 = 6′10-4 N mm2 。

鋼板倉雪載的施加

在 ANSYS 中進行加載，以豎直載荷形式加載在鋼板倉圓頂上，雪載施加程序

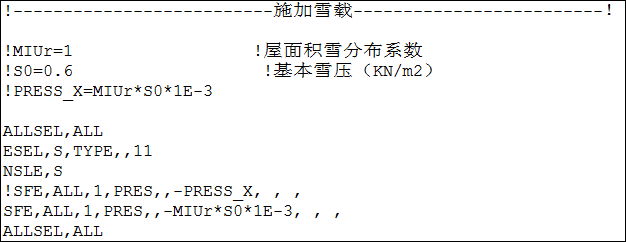

 施加雪載程序

鋼板倉頂蓋雪載荷效果如下圖所示：

雪載荷正視圖
